地下／架空用クロージャ

NC-FNB3S

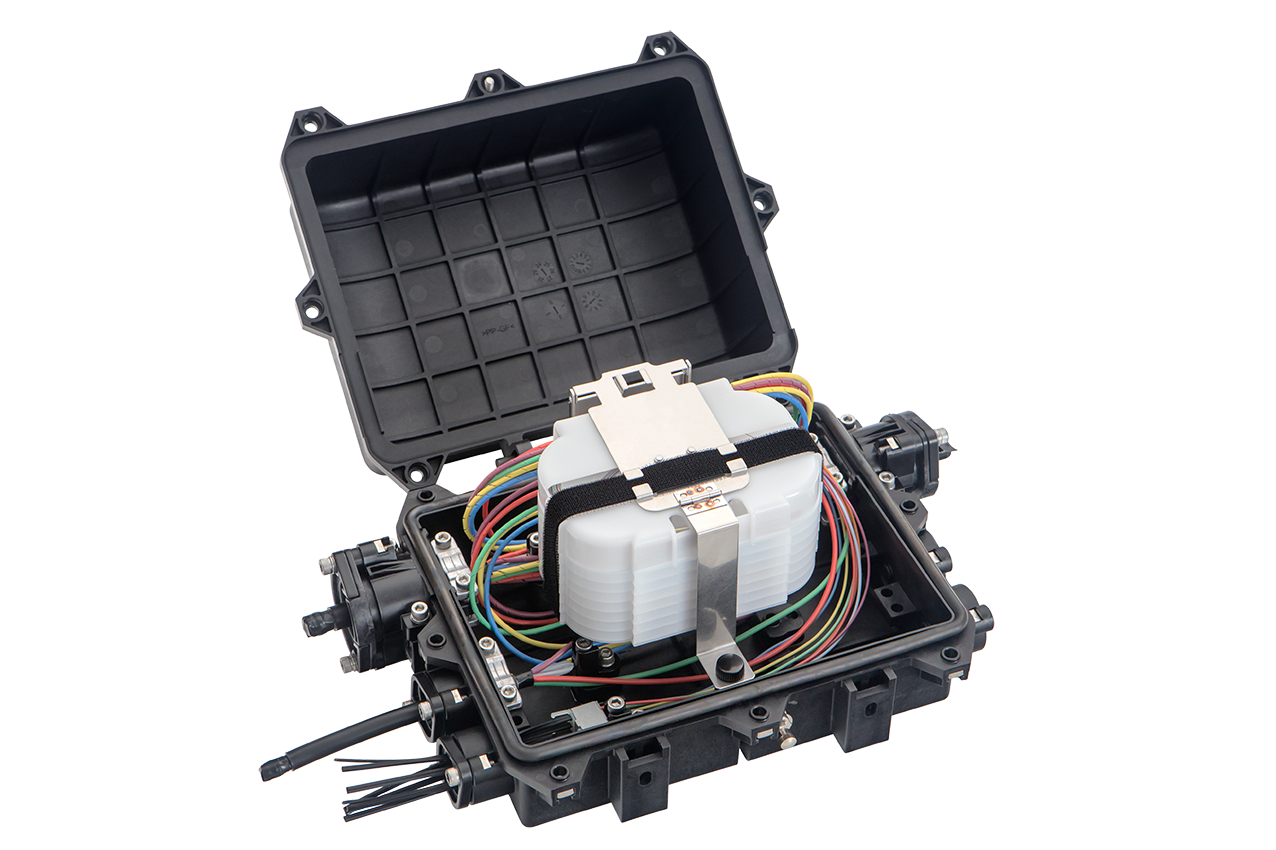

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • 長手方向をコンパクトにしたクロージャで、専用壁取付金具により、地下・ハンドホール内への設置も可能です
  • 4心テープで最大200心収納可能
  • ドロッケーブルの引き落としが可能です（8条/ケーブル導入口）
  • シーリングテープ不要な低硬度のガスケットやグロメットを採用しているため、部材の交換なしで再組立てが可能です
用途
地下配線用
架空配線／屋外用
仕様
2-C1
品番 NC-FNB3S<P1,P2,P3><P4,P5,P6><P7><P8><P9>
設置場所 地中、壁面、架空
接続形態 直線分岐接続 スロット切断型中間分岐
最大接続数 0.25単心 100接続（100心） 70接続（70心）
0.9単心 80接続（80心） 56接続（56心）
2心テープ 80接続（160心） 56接続（112心）
4心テープ 50接続（200心） 35接続（140心）
通過心線収納心数 ─ 200心（4心テープ）
トレイ枚数 接続用 10枚 7枚
通過用 ─ 1枚
ケーブル導入条数（片側） 主ケーブル 1条
分岐ケーブル※1 2条
ドロップケーブル※1 16条（8条/ポート）
適用ケーブル外径 主ケーブル 外径7.2~24.0mm
分岐ケーブル 外径8.0~20.0mm
ドロップケーブル 厚さ：1.8～2.5mm、幅：3.0～4.5mm
適用温度範囲 -20~+60°C
保護等級 IPX7 (JIS C 920)
寸法（mm） 222(H)×173.5(D)×351(L)　(突起部を除く）
質量 約5.0kg
※1　分岐ケーブルとドロップケーブルはポート共用
注）品番の～には、下表より選択してください。
パラメータ 指定する内容 選択肢 内容
P1、P4 主ケーブルサイズ 0 ケーブル実装無し、閉塞栓
1 ケーブル外径7.2～17.0mm
2 ケーブル外径17.0～24.0mm
P2、P3、P5、P6 分岐ケーブルサイズ 0 ケーブル実装無し
S ケーブル外径8.0～13.0mm
M ケーブル外径13.0～17.6mm
L ケーブル外径17.6～20.0mm
D ドロップケーブル
P7 通過心線トレイの有無 0 なし
1 あり
P8 取付キット 0 なし（地中設置）
1 L型壁取付金具（壁面設置）
2 吊り金具（架空設置）
P9 浸水検知センサの有無 0 なし
1 あり

NC-FH2-U/NC-FH2-A

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • 長手方向をコンパクトにしたクロージャで、情報ボックス、ハンドホールに最適
  • シーリングテープ不要な低硬度のガスケットやグロメットを採用しているため、部材の交換なしで再組立が可能です
  • 浸水検知センサ、光スプリッタの実装が可能（オプション）
用途
地下配線用
架空配線／屋外用
仕様
2-C2
品種 NC-FH2-U NC-FH2-A
品番 NC-FH2-U＜P1,P2＞＜P3,P4＞＜P5＞ NC-FH2-A＜P1,P2＞＜P3,P4＞＜P5＞
設置場所 地中 架空
接続形態 直線分岐接続
最大接続数 0.25単心 60接続(60心)
2心テープ 50接続(100心)
4心テープ 50接続(200心)
トレイ枚数 5枚
ケーブル導入条数(片側) 最大2条
適用ケーブル外径 外径8〜20mm
適用温度範囲 -20〜+60℃
保護等級 IPX7(JIS C 0920)
寸法 (mm) 150(H)×200(D)×390(L)
質量 約4.0kg

注）品番の～には、下記及びグロメットサイズ表より数量・記号を選択してください。

パラメータ 指定する内容 数量・記号
P1〜P4 ケーブルのグロメットサイズ グロメットサイズ表より選択
P5 浸水検知センサの有無 0（なし）、1（あり）

NC-UM2

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • ケーブル把持具、余長収納部を直線配置して細くしたクロージャです
  • 開閉式の余長収納トレイを採用することにより高密度化をはかり、収納心数のアップと小型化を実現
  • シーリングテープ不要な低硬度のガスケットやグロメットを採用しているため、部材の交換なしで再組立が可能です
用途
地下配線用
架空配線／屋外用
仕様
2-C3
品種 NC-UM2
品番 NC-UM2-S
〈P1〉〈P2,P3〉
〈P4,P5〉〈P6〉		 NC-UM2-T
〈P1〉〈P2,P3〉
〈P4,P5〉〈P6〉		 NC-UM2-Z
〈P1〉〈P2,P3〉
〈P4,P5〉〈P6〉
設置場所 地中、架空
接続形態 直線分岐接続 スロット切断型 中間分岐 スロット無切断型 中間分岐
(片側接続のみ)
最大接続数 4心テープ 75接続（300心） 50接続（200心） 25接続（100心）
8心テープ 80接続（640心） 50接続（400心） 30接続（240心）
通過心線収納数 ─ 200心（4心テープ） ─
トレイ枚数 4心テープ 15枚 10枚 5枚
8心テープ 8枚 5枚 3枚
ケーブル導入条数(片側) 最大2条
適用ケーブル外径 外径8~24mm
適用温度範囲 -20~+60°C
保護等級 IPX7（JIS C 0920）
寸法 （mm） 134（H）×142（D）×700（L）
質量 約6kg

注）品番の＜P1＞～＜P6＞には、下記及びグロメットサイズ表より数量・記号を選択してください。

パラメータ 指定する内容 数量・記号
P1 接続心線タイプ 4（4心テープ）、8（8心テープ）
P2〜P5 ケーブルのグロメットサイズ グロメットサイズ表より選択
P6 吊り金具の有無 0（なし）、1（あり）

NC-FH4

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • 長手方向をコンパクトにしたクロージャで、情報ボックス用ハンドホールに最適。端面を絞った形で持ち運びが容易です
  • ケーブル片側3条導入可能で、多分岐用途に最適
  • 浸水検知センサ、光スプリッタの実装が可能（オプション）
  • シーリングテープ不要な低硬度のガスケットやグロメットを採用しているため、部材の交換なしで再組立が可能です
  • [NC-FH3]は、用途に応じ、幅広いタイプをラインナップしています
用途
架空配線／屋外用
地下配線用
仕様
2-C4
品番 NC-FH4<P1><P2,P3,P4,P5><P6,P7,P8,P9><P10><P11>
設置場所 地中、架空
接続形態 直線分岐接続、スロット切断中間分岐
最大接続数 P1 P1=4の時 P1=8の時
4心テープ 160接続（640心） ―
8心テープ ― 100接続（800心）
通過心線収納心数 640心
トレイ枚数 16枚 10枚
ケーブル導入条数（片側） 主ケーブル 1条
分岐ケーブル※1 3条
ドロップケーブル※1 24条（8条/ポート）
適用ケーブル外径 主ケーブル 外径7.2~24.0mm
分岐ケーブル 外径8.0~20.0mm
ドロップケーブル 厚さ：1.8～2.5mm、幅：3.0～4.5mm
適用温度範囲 -20~+60°C
保護等級 IPX7 (JIS C 920)
寸法（mm） 225(H)×228(D)×517(L)　(突起部を除く）
質量 約7.5kg
※1　分岐ケーブルとドロップケーブルはポート共用
注）品番の～には、下表より選択してください。
パラメータ 指定する内容 選択肢 内容
P1 テープ心線種 4 4心テープ
8 8心テープ
P2、P6 主ケーブルサイズ 0 ケーブル実装無し、閉塞栓
1 ケーブル外径7.2～17.0mm
2 ケーブル外径17.0～24.0mm
P3～P5、P7～P9 分岐ケーブルサイズ 0 ケーブル実装無し
S ケーブル外径8.0～13.0mm
M ケーブル外径13.0～17.6mm
L ケーブル外径17.6～20.0mm
D ドロップケーブル
P10 浸水検知センサの有無 0 なし
1 あり
P11 取付キット 0 なし（地中設置）
1 あり（架空設置、吊り金具）

NC-GP424

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • ドーム型のクロージャでハンドホール設置に適しています
  • 6条の多条導入が可能
  • 再組立材料は不要です
  • バックル構造を採用することにより、カバーの開閉が容易に行えます

※ドロップケーブルは 8条/1ポートで分岐ケーブルポートと共用です

用途
地下配線用
架空配線／屋外用
仕様
2-C5

※GP424は主ケーブル部分に2条導入するのを想定した構成となっています。1条のみ導入の場合はオプションの閉塞栓が必要になります。

品種 NC-GP424
品番 NC-GP424-S※＜P1＞＜SC>＜P2>＜P3> NC-GP424-T※＜P1＞＜SC>＜P2>＜P3>
設置場所 地中、架空
接続形態 直線分岐接続 スロット切断型中間分岐
最大接続数 単心 144接続（144心） 96接続（96心）
4心テープ 60接続（240心） 40接続（160心）
通過心線収納数 ー 200心
トレイ枚数 6枚 4枚+通過用1枚
ケーブル導入条数 主ケーブル:2条※、分岐ケーブル:4条
ドロップケーブルは8条/1 ポート（分岐ケーブルポートと共用）
適用ケーブル外径 主ケーブル:5~16mm(※12~16mm:オプション品)、
分岐ケーブル:8~13mm
ドロップケーブル:1.8~2.5mm×3.0~4.5mm
適用温度範囲 -20~+60°C
保護等級 IPX7（JIS C 0920）
寸法（mm) 270（H)×155（D）×205（L）（端面シール除く）
質量 約3.0kg
パラメータ 指定する内容 NC-GP424
P1 分岐材料の数 0～4
P2 ドロップ材料の数 0～2
P1+P2の合計 4以下
P3 浸水検知センサ 0（なし）、1（あり）

NC-GP8

※写真は実装例です。製品にケーブル・コード類は含まれません。

特長
  • ドーム型のクロージャでハンドホール設置に適しています
  • 8条の多条導入が可能
  • 再組立材料は不要です
  • バックル構造を採用することにより、カバーの開閉が容易に行えます

※ドロップケーブルは8条/1ポートで分岐ケーブルポートと共用です

用途
地下配線用
架空配線／屋外用
仕様
2-C6
品種 NC-GP8
品番 NC-GP8＜P1＞＜P2>＜P3>
設置場所 地中、架空
接続形態 直線分岐接続、スロット切断型中間分岐
最大接続数 単心 288接続（288心）
4心テープ 120接続（480心）
通過心線収納数 400心
トレイ枚数 12枚
ケーブル導入条数 主ケーブル:2条、分岐ケーブル:6条
ドロップケーブルは8条/1ポート(分岐ケーブルポートと共用)
適用ケーブル外径 主ケーブル:8~20mm、
分岐ケーブル:8~20mm（※13~20mm:オプション品）
ドロップケーブル:1.8~2.5mm×3.0~4.5mm
適用温度範囲 -20~+60°C
保護等級 IPX7（JIS C 0920）
寸法（mm） 320（H）×215（D）×280（L）（端面シール除く）
質量 約4.0kg
パラメータ 指定する内容 NC-GP8
P1 分岐材料の数 0～6
P2 ドロップ材料の数 0～6
P1+P2の合計 6以下
P3 浸水検知センサ 0（なし）、1（あり）

浸水検知モジュール

※（左上）「SU」（橙）、（右上）「SZ」（青）、（下）「SB」（黒）

特長
  • クロージャ内に設置することにより、浸水が発生すると内部部材が膨張し、光ファイバに曲げを加え、損失を増加させることで各接続部の浸水をOTDRで検知
  • 浸水時の光損失を一定値以上増加しないように抑制することで、同一ケーブルにおいて、複数のクロージャで浸水が発生している場合でも監視可能
用途
架空配線／屋外用
仕様
型名 浸水検知モジュール
「SB」 「SU」 「TR」 「SZ」
光学的特性 浸水時
2〜10dB/1.55μm
2dB以上/1.65μm		 浸水時
2dB以上/1.55μm		 浸水時
2〜10dB/1.55μm
2dB以上/1.65μm
接続方式 2心、4心テープ心線
取付タイプ		 0.5mm光ファイバ心線
取付タイプ		 2心テープ心線
取付タイプ（融着）		 2心、4心間欠テープ
心線取付タイプ
浸水検知時間 浸水開始から24時間以内
