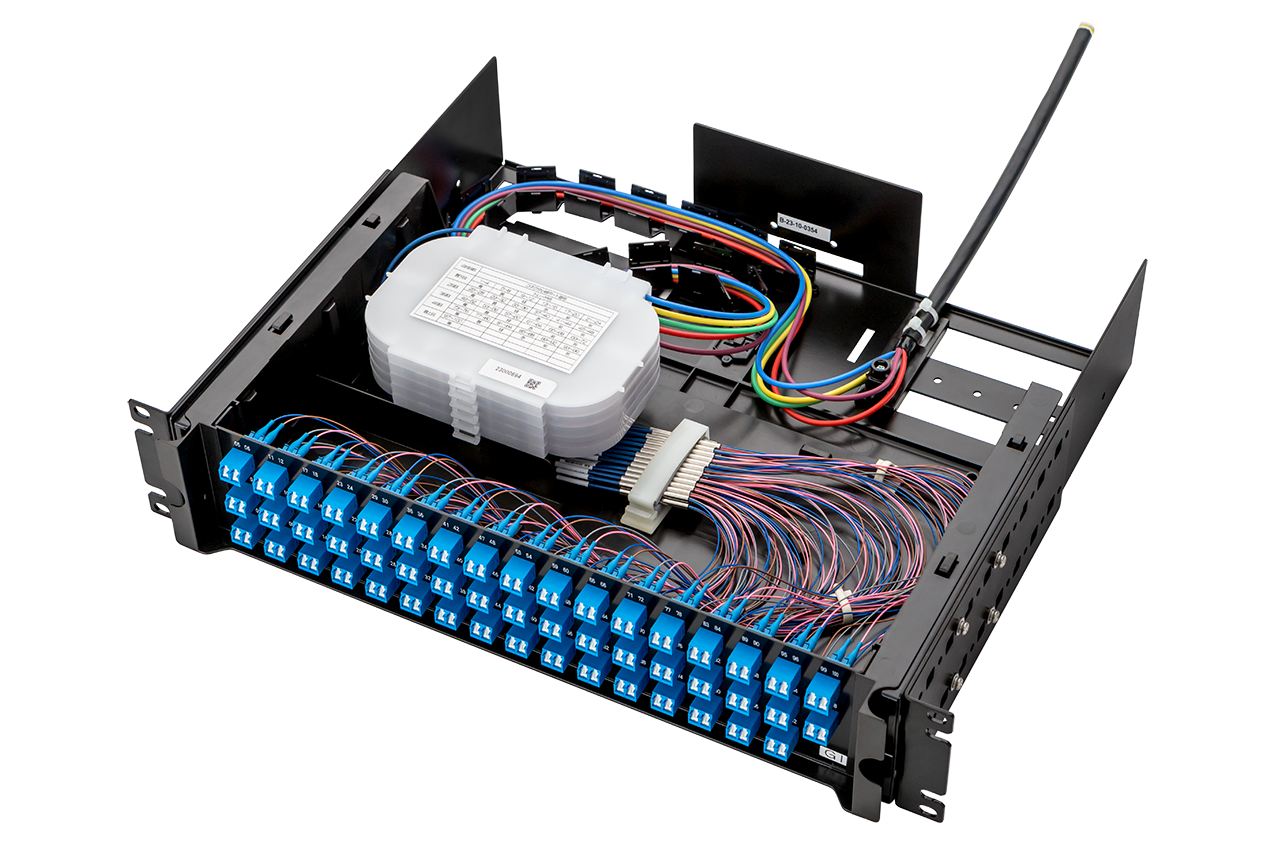

19インチラック搭載型光パネル‐シャッタ付LCアダプタイプ
Y-OP40A-PFO
シャッタ付LCアダプタイプ
特長
- 引き出して作業ができるスライドタイプ
- 最大1U型で100心、2U型で240心（LCコネクタ）実装可能な高密度収納
- FOコードを別途準備・配線する必要が無く、作業時間を短縮できます
- 導入ケーブルとの融着のみで接続が可能です
- 遮光性・防塵性に優れた自動開閉シャッター付LCアダプタを実装
- 防塵キャップの取り外しが不要になり、現場のゴミ削減に貢献
- 軽量なアルミ+プラスチック筐体のため1人での作業も可能
用途
ビル内配線用
データセンタ／ネットワークセンタ用
仕様
| 配線タイプ | 分岐心線プレ配線タイプ | |
|---|---|---|
| 品番 | Y-OP40A-PFO<P1><LC-IS><P2><P3><P4>(S) | |
| パネル高さ | 1U | 2U |
| P1 | 100C-1U | 240C-2U |
| 最大接続数（4心テープ） | 25接続（100心） | 60接続（240心） |
| 接続形態 | 4心テープ融着+LCコネクタ接続 | |
| 質量 | 約3.5kg | 約4.5kg |
| パラメータ | 説明 | 選択肢 |
|---|---|---|
| <P1> | 最大収納心数とパネル高さサイズ | 100C-1U, 240C-2U |
| <P2> | コネクタ研磨形状 | P4がSMの場合：SPC P4がGIの場合：PC |
| <P3> | 接続心数 | 4C～最大収納心数 （4心単位） |
| <P4> | ファイバ種別 | SM,GI |
| ※GIはOM4に対応したGI(50)です。GI(62.5)には対応していません。 | ||

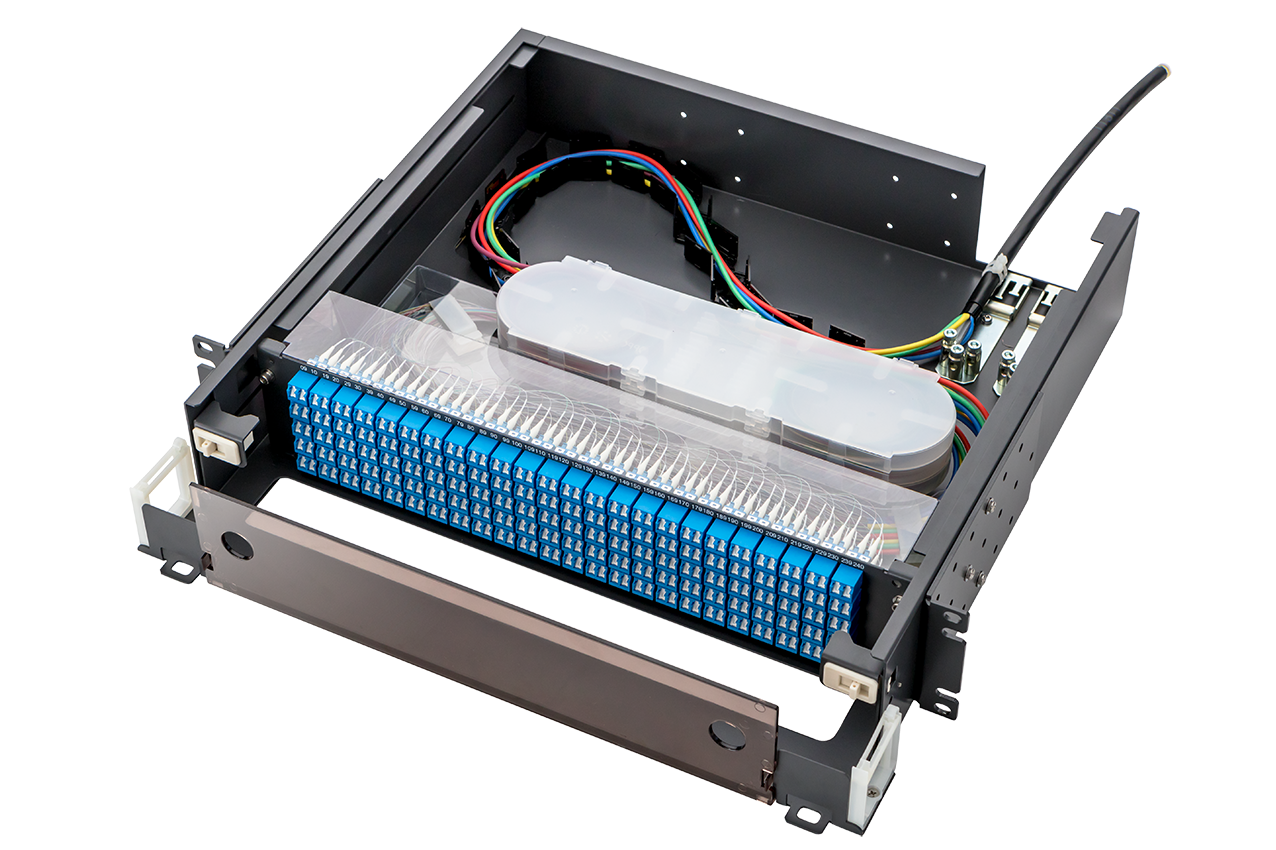

Y-OP4
シャッタ付LCアダプタイプ
特長
- 引き出して作業ができるスライドタイプ
- 最大1U型で48心、2U型で100心（LCコネクタ）実装可能
- 遮光性·防塵性に優れた自動開閉シャッター付LCアダプタを実装
- 防塵キャップの取り外しが不要になり、現場のゴミ削減に貢献
- 軽量なアルミ+プラスチック筐体のため1人での作業も可能
- 各種ケーブルサポートやケーブルマネージメントの部材もオプションで用意
- 接続ユニットがスライドしない固定タイプも用意
仕様
| 配線タイプ | 簡易FOプレ配線タイプ | 単心／多心コード融着タイプ | コネクタ接続タイプ | |||
|---|---|---|---|---|---|---|
| 品番 | Y-OP4-PC4FO<P1><LC-IS><P2><P3><P4>(P5) | Y-OP4-FO<P1><LC-IS><P2><P3><P4>(P5) | Y-OP4<P1><LC-IS><P2><P3><P4>(P5) | |||
| パネル高さ | 1U | 2U | 1U | 2U | 1U | 2U |
| P1 | 48C-1U | 100C-2U | 48C-1U | 100C-2U | 48C-1U | 100C-2U |
| 最大接続数（4心テープ） | 12接続（48心） | 25接続（100心） | 12接続（48心） | 25接続（100心） | 12接続（48心） | 25接続（100心） |
| 接続形態 | 4心テープ融着+LCコネクタ接続 | 融着+LCコネクタ接続 | LCコネクタ接続 | |||
| 質量 | 約3.0kg | 約4.0kg | 約3.0kg | 約4.0kg | 約3.0kg | 約4.0kg |
(P5)パネルタイプスライド型：S
固定型：F
| パラメータ | 説明 | 選択肢 |
|---|---|---|
| <P2> | コネクタ研磨形状 | SPC(P4=SMのとき） PC(P4=GIのとき） |
| <P3> | 接続心数 | 4C～最大収納心数 （4心単位） |
| <P4> | ファイバ種別 | SMファイバ：SM GIファイバ：GI |
| ※GIはOM4に対応したGI(50)です。GI(62.5)には対応していません。 | ||
